Skillnader mellan DC och AC -brytare
Kretsbrytare designade för likström (DC) och växlande strömsystem (AC) skiljer sig avsevärt på grund av det unika elektriska beteendet av varje strömtyp. Nedan följer en detaljerad jämförelse:
1. Aktuellt beteende och bågeutrotningsutmaningar
AC -nuvarande egenskaper:
Växlar regelbundet riktning (50Hz eller 60Hz).
Naturligtvis korsar noll 100-120 gånger per sekund, vilket underlättar bågeavbrott.
Standardbrytare förlitar sig på denna nollkorsning för att släcka bågen effektivt.
DC Aktuella egenskaper: Flöden i en riktning kontinuerligt utan nollkorsningar.
Arcing är mer ihållande och svårare att släcka, vilket kräver starkare undertryckningsmekanismer.
Specialiserade mönster (t.ex. magnetiska utblåsningar, bågrännor eller tvingad luft) behövs för att bryta strömmen.
2. Spännings- och strömbetyg
AC Breakers:
Vanligtvis betygsatt för RMS -spänning (t.ex. 120V, 240V, 480V).
Vanligt i hushåll, kommersiell och industriell kraftfördelning.
Att bryta kapacitet sträcker sig vanligtvis från några ampere till flera hundra ampere.
DC Breakers:
Betygsatt för konstant likspänning (t.ex. 12V, 24V, 48V, upp till 1000V i vissa fall).
Används i solenergisystem, batteribanker, elfordon och telekom.
Kräver ofta högre avbrottskapacitet (KA -intervall) på grund av långvarig båge.
3. Intern design och konstruktion

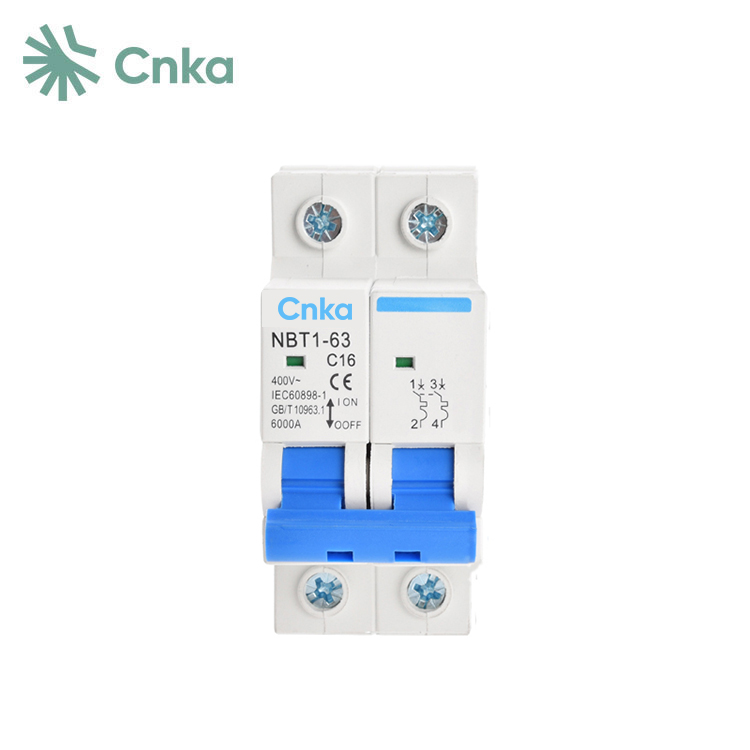

AC Breakers:
Använd enklare bågsuppression (t.ex. luftblast, termisk-magnetiska resemekanismer).
Vanliga typer: MCB (miniatyrbrytare), MCCB (gjuten fall), ACB (luftbrytare).

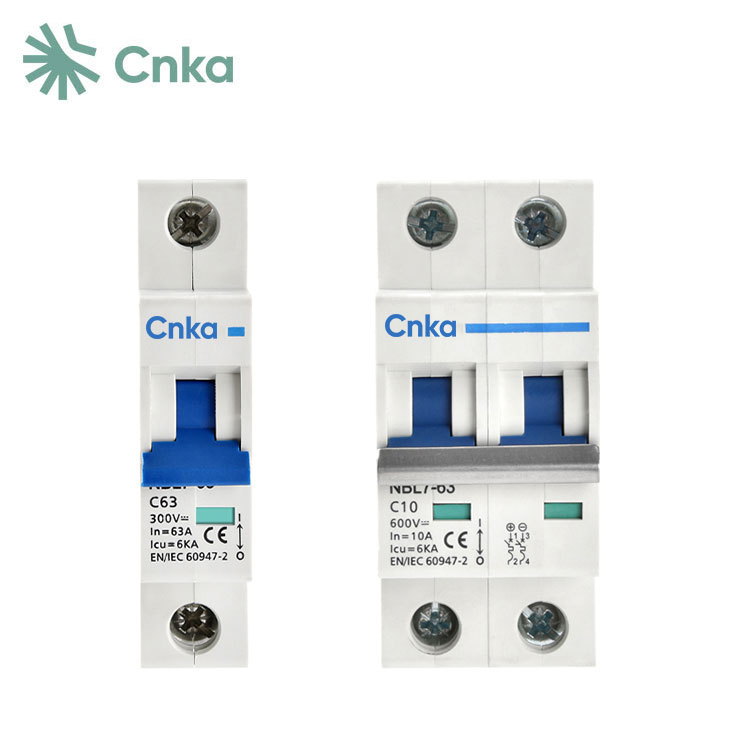

DC Breakers:
Byggt med förstärkta kontakter och avancerade bågar för att hantera långvarig båge.
Vissa är polaritetskänsliga (måste kopplas korrekt).
Bidirectional DC -brytare används i system som solpaneler där strömmen kan vända.
4. Ansökningar och säkerhetsöverväganden
AC Breakers:
Finns i hemledningar, industrimaskiner och elnät.
Inte lämplig för DC -kretsar - att använda dem kan orsaka misslyckande med att trippa eller farlig båge.
DC Breakers:
Väsentligt för förnybara energisystem, EV -laddning och DC -mikrogrids.
Vissa hybridbrytare fungerar för både AC/DC, men de flesta är applikationsspecifika.
Kan de bytas ut?
Använd aldrig en växelströmsbrytare för DC om inte uttryckligen betygsätts för båda.
DC Breakers kan arbeta för AC men är inte optimerade för det.
Slutsats
Kärnskillnaderna härrör från bågutrotningsmetoder, spänning/nuvarande hantering och konstruktion. DC Breakers är byggda tuffare för att hantera kontinuerlig ström, medan AC-brytare utnyttjar nollkorsning för enklare avbrott. Välj alltid rätt typ för säkerhet och tillförlitlighet.
Vill du rekommendera för ett specifikt användningsfall?
